Contrôles géométriques de chemins de roulements et ponts roulants



Géométrie vérifiée = tranquillité d’esprit

L’état de votre voie de roulement et la géométrie de vos ponts roulants ont un impact décisif sur usure de vos appareils de levage et donc aussi vos coûts. Un fonctionnement optimal sans usure prématurée des composants d’entrainement (galets, sommiers, motoréducteurs etc.) peut seulement être garanti avec un chemin de roulement parfaitement aligné et des ponts roulants dont la géométrie correspond aux tolérances requises.

C’est pour cette raison et à cause de l’obligation légale de faire une vérification géométrique avant la première mise en service de votre appareil de levage que nous vous proposons un service de contrôles géométriques complet.

5 raisons pour faire un contrôle géométrique de votre chemin de roulement avec LEON KREMER

  • Vous respectez des prescriptions légales
  • Nos contrôles géométriques sont réalisés à l'aide d'un système de mesure à laser automatisé (LMS) et breveté
  • Vous recevez un rapport détaillé avec une documentation photo et des graphiques résumant la situation
  • Nous connaissons parfaitement les tolérances applicables dans le domaine du levage
  • Nous pouvons vous conseiller sur les corrections à prévoir et les réaliser nous-mêmes

Les bases légales

Dans leurs prescriptions de sécurité types (ITM-SST 1230.1), l’Inspection du Travail et des Mines (ITM) exige qu’un contrôle géométrique du guidage ou chemin de roulement de chaque appareil de levage soit fait avant la mise en service et certifié par le fabricant. Les résultats de ce contrôle doivent être présentés à l’inspecteur de l’organisme agréé lors de la réception et être placés dans le registre de sécurité de l’appareil.

Contrôles et relevés géométriques de voies et chemins de roulements

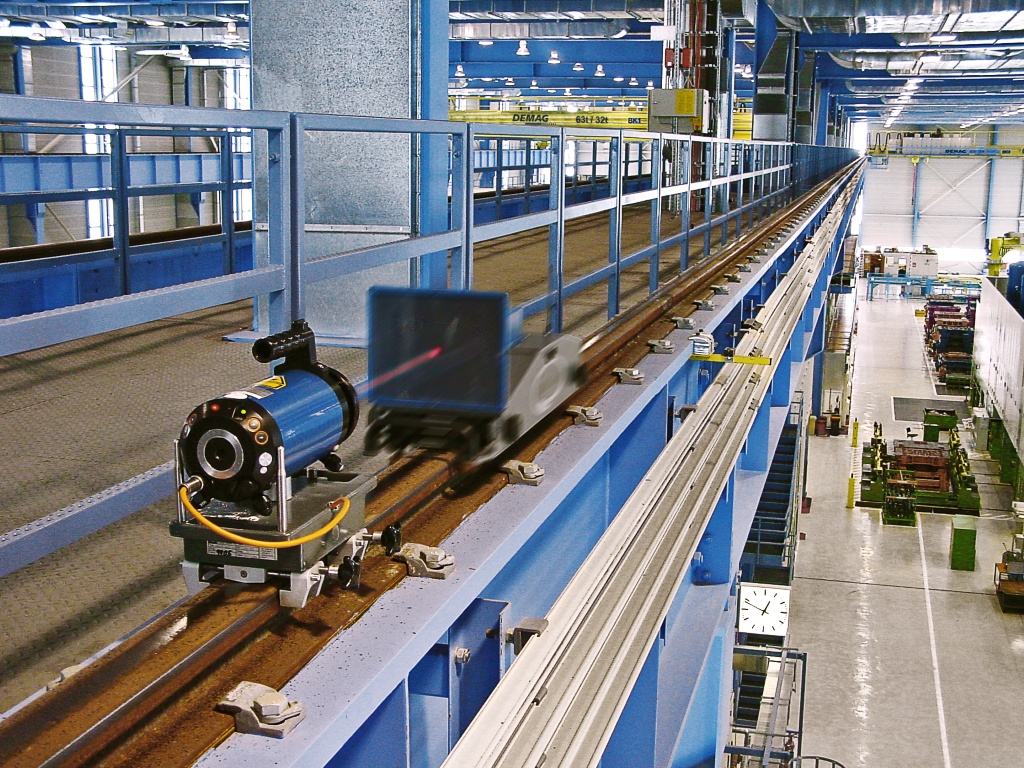

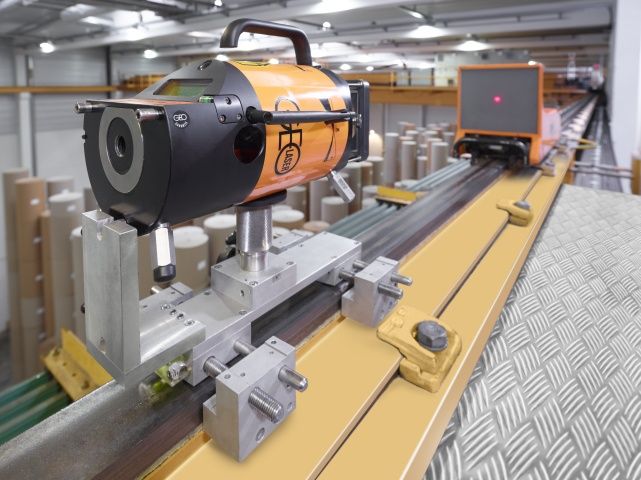

Nos relevés géométriques sont réalisés par un système de mesure à laser automatisé (LMS). Ce système permet de réaliser des relevés tridimensionnels automatiques des voies de roulement avec une saisie multiple par point de mesure et une précision inférieure à 0,5 mm. Des capteurs intelligents garantissent cette sécurité de mesure élevée, pour tous les types de rails et profilés.

Nous vérifions les tolérances par rapport aux normes et directives qui sont applicables dans votre cas précis. Cela comprend les mesures de portée, de hauteur, mais aussi l’état des soudures, des fixations et des rails de roulement.

Un rapport complet et détaillé vous est remis après l’intervention. Ce rapport contient les documents suivants :

  • Rapport écrit résumant la situation et les conclusions
  • Documentation photo
  • Tableaux avec tous les points de mesures
  • Graphiques en vue de dessus et vue du côté des chemins de roulements mesurés. Ces graphiques montrent la situation actuelle et indiquent les tolérances. On reconnait clairement à quels endroits les chemins de roulement sont hors tolérances

Si des mesures correctives étaient nécessaires pour ramener votre chemin de roulement dans les tolérances géométriques requises, nous vous garantissons de vous conseiller sur la meilleure façon de rectifier la voie de roulement et de corriger les anomalies.

Nos équipes de montage pourront procéder à la rectification et aux travaux de mise en conformité et ainsi assurer la pérennité de vos appareils de levage et garantir la sécurité de vos opérateurs.

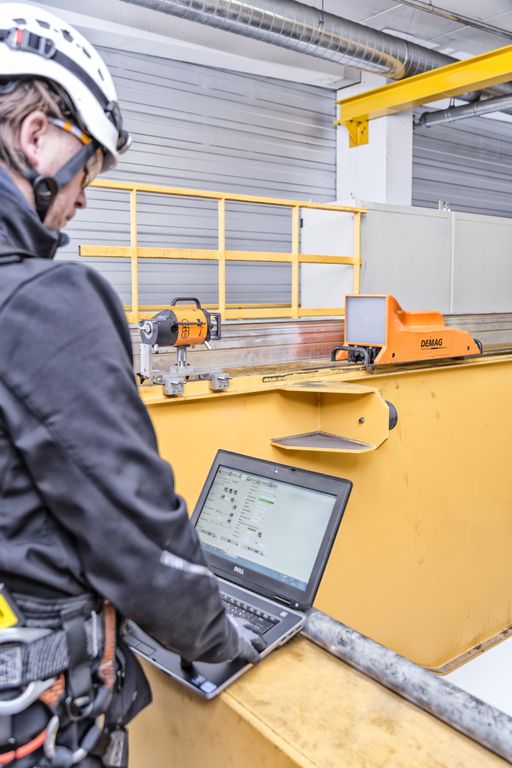

Contrôle géométrique pont roulant

Contrôles et relevés géométriques de ponts roulants

Nous réalisons également de relevés géométriques de vos ponts roulants et portiques. Ce type de vérification se fait à l’aide de théodolites de précision. Le pont roulant est soulevé à l’aide de vérins hydrauliques et libéré de toutes contraintes pour les mesures. La position des galets les uns par rapport aux autres peut ainsi être vérifiée directement dans les axes des galets ou sur la surface de ces derniers en les tournant dans plusieurs positions. La mesure est extrêmement précise et correspond à toutes les normes et directives en vigueur.

Les prestations de mesures suivantes font également partie de notre gamme :

  • Alignement des galets et des galets de guidage
  • Relevé géométrique et expertise des rails au sol et rails de guidage de transtockeurs
  • Relevés géométriques de ponts suspendus
  • Mesures de planéité sur palonniers rotatifs
controles geometriques
